Начинаю не с количества портов
Первый вопрос — сколько устройств будет питаться от коммутатора сейчас и сколько может появиться через год. Второй — сколько ватт они способны потребовать в худшем режиме. Камера днём и та же камера ночью с ИК-подсветкой — это не всегда одна и та же нагрузка.
Поэтому PoE-бюджет считаю по максимальному потреблению всех устройств и оставляю запас. Если сумма камер получается близко к пределу блока питания коммутатора, такой вариант сразу считаю пограничным: любой дополнительный модуль, холодный запуск или новая камера превратят «работает» в нестабильную систему.
Как считаю PoE-бюджет
Для домашнего проекта мне важна не паспортная мощность одного порта, а общий бюджет коммутатора. Практическое правило простое: складываю максимальную мощность камер и других PoE-устройств, затем оставляю запас примерно 20–30%. Это не обязательная цифра стандарта, а инженерный резерв, чтобы сеть не работала постоянно у потолка блока питания.
Отдельно проверяю класс питания устройства: 802.3af и 802.3at — не одно и то же. Если камера с подсветкой или PTZ требует больше мощности, коммутатор должен уметь отдать её именно на нужном порту и при этом не выйти за общий бюджет.
Uplink: гигабит обычно не проблема, но считать всё равно надо
Видеопоток удобнее оценивать не по разрешению камеры, а по фактическому битрейту. Складываю основные потоки, которые реально идут через uplink, добавляю запас на просмотр, служебный трафик и возможные вторичные потоки. Для обычного домашнего набора камер гигабитный uplink часто имеет большой запас, но это не повод ставить 100-мегабитное узкое место между камерной сетью, Frigate и NVR.
Кабель и коннекторы важнее маркетинга
- медь вместо CCA: постоянную PoE-линию делаю на нормальном медном кабеле;
- Cat5e уже достаточно для гигабита: категория выше не исправляет плохой монтаж;
- обжим проверяется: после монтажа линия должна пройти тест, а не просто «камера загорелась»;
- улица — отдельный случай: учитываю влагу, УФ, ввод в здание и грозовые риски;
- длина линии: чем ближе к пределам Ethernet, тем меньше хочется экономить на кабеле и соединениях.

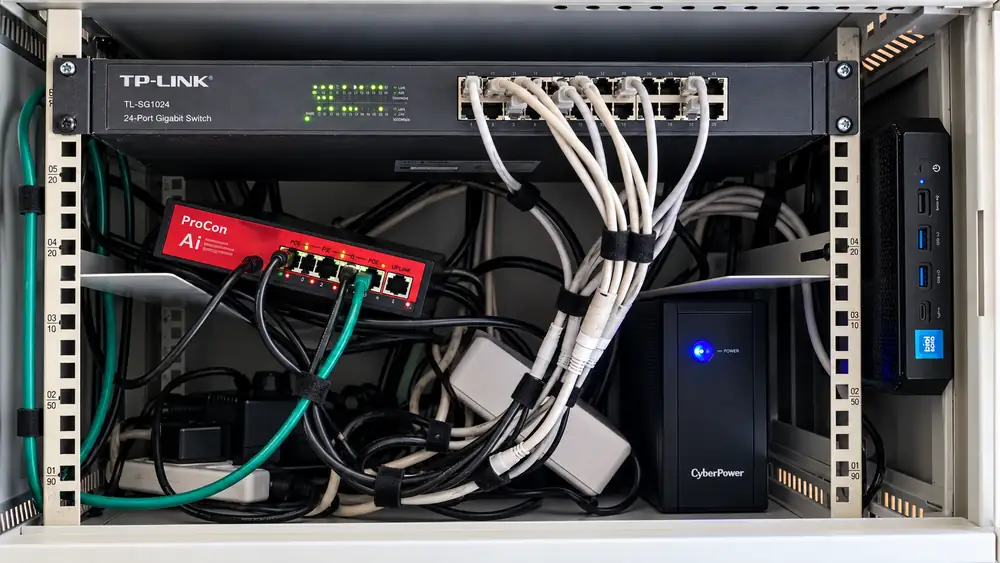

Так выглядит физический контур проекта
На сайте я стараюсь показывать не только схемы. Ниже — реальная стойка: коммутация, питание и мини-ПК находятся в одном обслуживаемом месте. Это сильно упрощает поиск проблем по сравнению с набором случайных блоков питания по дому.
Что даёт управляемый коммутатор
Для небольшой сети unmanaged-модель может работать годами. Но с ростом числа камер ценность управления быстро растёт: видно состояние порта, ошибки, согласованную скорость, иногда потребление PoE. А удалённое отключение и включение питания камеры превращает часть выездов к лестнице в один клик.
VLAN тоже не является обязательным условием запуска камер, но это удобный следующий уровень: видеоустройства можно отделить от пользовательской сети и разрешить им только те направления, которые действительно нужны.
Питание самого коммутатора
Если камеры нужны именно как система безопасности, коммутатор должен переживать кратковременное пропадание сети вместе с NVR, роутером и сервером. Поэтому ИБП считаю частью видеоконтура. Бесполезно резервировать только регистратор, если PoE-коммутатор выключится первым и все камеры одновременно исчезнут.
Кандидаты проекта
Статус «лучший» заранее не присваиваю. Сначала схема, максимальная мощность устройств, фактические потоки и удобство диагностики — потом покупка.
